Ensayos en Automoción: LV 124 K-15 Condensation Test

Este estándar cubre las pruebas y ensayos que deben superar los componentes eléctricos y electrónicos para uso en vehículos de motor expuestos a una gran variedad de condiciones ambientales en su funcionamiento diario. El objetivo de esta prueba es identificar posibles deficiencias funcionales del conjunto sometido a condensación durante la fase de desarrollo previa a la industrialización.

Uno de los ensayos de esta norma es el K-15, también conocida como BMW GS 95011-4 (Dewing Test) o VW 80000, trata de reproducir la formación de condensación sobre componentes eléctricos y electrónicos. Si se produce rocío frecuente en la muestra, puede producirse una migración electroquímica (crecimiento dendrítico). Esto a su vez puede conducir a daños permanentes o fallos del dispositivo.

Este ensayo requiere la utilización de una cámara climática adaptada para la generación de condensación. El control de temperatura de la cámara climática cambia del recinto de ensayo al control del baño de agua que generará el rocío sobre las muestras. El agua debe depositarse sobre la muestra fría.

Para asegurar que el aire húmedo queda retenido y se produce condensación sobre las muestras, éstas se deben colocar bajo una cubierta de PMMA con un diseño como el de la figura.

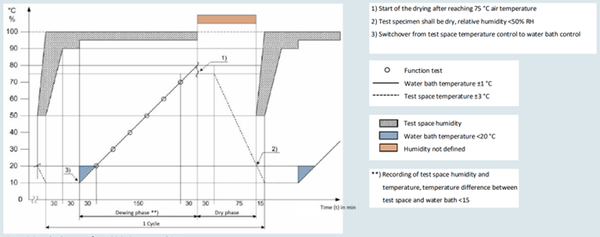

El espécimen debe estar seco entre cada ciclo de repetición del ensayo. La norma especifica que en el punto 2) la humedad debe ser <50% RH. Además, la contaminación debe concentrarse con cada ciclo. Por lo tanto, esto debería ocurrir en 5 ciclos seguidos.

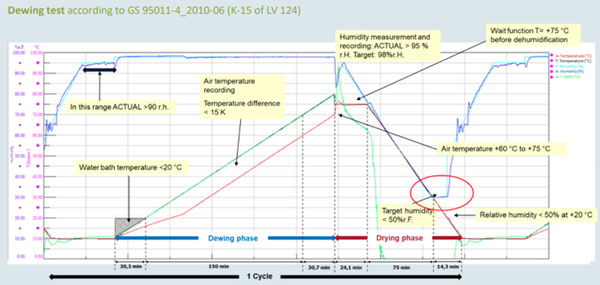

Para lograr el resultado de rocío deseado con este procedimiento, la cámara climática utilizada debe producir diferencias de temperatura entre la pared interior del recinto de ensayos y el espacio de prueba que sean menores que la diferencia de temperatura entre la muestra de prueba y la temperatura de prueba. La diferencia entre la temperatura del baño de agua y la del espacio de prueba debe ser <15 K.

Las nuevas cámaras climáticas ClimeEvent de WEISS Technik están preparadas para realizar este Dewing Test. Para ello disponen de sensor de temperatura del baño de rocío, lo que permite tener un control preciso de la generación de humedad. Incluso la fase de secado no supone ningún problema, ya que se instala una capacidad de deshumidificación para alcanzar un valor de HR <50%.
