CAMSIZER 3D

Análisis 3D único: Gracias al campo de visión ampliado y la larga distancia de caída, cada partícula se analiza hasta 30 veces y en diferentes orientaciones, lo que hace que la morfología real de las partículas tridimensionales sea accesible para el análisis. La evaluación de las "pistas 3D" también proporciona un análisis mucho más significativo que nunca.

Sistema probado de 2 cámaras: La nueva cámara ZOOM (9 MPx) hace posible la evaluación de partículas finas con mayor exactitud y precisión. En combinación con la cámara BASIC (5 MPx), permite un rango de medición de 20 μm a 30 mm. Así el CAMSIZER 3D es la primera opción tanto en aplicaciones de control de calidad como de investigación.

 ANALIZADOR DE TAMAÑO Y FORMA DE PARTÍCULAS CAMSIZER 3D

EL ANÁLISIS DINÁMICO DE IMÁGENES DE MAYOR RENDIMIENTO

• Análisis 3D patentado con "rastreo de partículas"
• Hasta 30 imágenes de cada partícula
• Análisis de tamaño y forma de partículas de 20 μm a 30 mm sin ajuste de hardware
• Tiempo de medición corto de 2 a 5 minutos
• Alto procesamiento de muestras
• 100% de detección de partículas sobredimensionados
• Excelente compatibilidad con el análisis por tamizado
• Excelente reproducibilidad
• Evaluación de hasta 250 imágenes/segundo en tiempo real (modo 3D)
• Fuente de luz LED de alto rendimiento y de larga duración
• Sin mantenimiento

 ÚNICA Y PATENTADA

TECNOLOGÍA 3D DE RASTREO DE PARTÍCULAS

El CAMSIZER 3D dispone de una tolva de alimentación, una rampa de alimentación vibratoria, una fuente de luz estroboscópica LED, potentes cámaras de alta velocidad y un sofisticado software para realizar las mediciones.

Las partículas pasan por un alimentador vibratorio hasta la zona de medición y detección de las cámaras, donde se mueven en caída libre en un movimiento de vaivén. El software CAMSIZER rastrea cada partícula en su recorrido entre la fuente de luz y las cámaras, captando hasta 250 imágenes por segundo. Mientras se rastrea cada partícula, se graban varias imágenes que miden su longitud, anchura, grosor, perímetro, superficie y diversos valores de la forma en todas las orientaciones posibles. El software alinea automáticamente las imágenes para su visualización, con hasta 30 imágenes por partícula. Así se crea una "pista 3D", una secuencia de imágenes de la misma partícula con vistas diferentes. Esto permite calcular distribuciones basadas en uno o varios parámetros de tamaño o forma. Se pueden aplicar filtros para aislar grupos de partículas de especial interés para un análisis más específico.

 En la pista 3D, el software determina la anchura y la longitud de cada proyección de las partículas:

• el mayor valor de todas las mediciones de longitud dentro de una pista es la "longitud 3D" de la partícula
• el mayor valor de todas las mediciones de anchura dentro de una pista es la "anchura 3D" de la partícula
• el valor menor de todas las mediciones de anchura dentro de una pista es el "grosor 3D" de la partícula

Así, para partículas con tres dimensiones o direcciones principales diferentes (por ejemplo, almendras), las distribuciones de tamaño de las tres dimensiones pueden obtenerse por separado.
El análisis 3D es especialmente útil para partículas que han de tener una forma determinada, como esferas, barras (extruidas), lentes o elipsoides (forma de "balón de rugby"). Gracias a la tecnología 3D de rastreo de partículas, cada partícula mostrará inevitablemente una amplia variedad de proyecciones, lo que automáticamente abre también nuevas posibilidades para el análisis de la forma.

3D SUPERA A 2D

NUEVAS POSIBILIDADES DE ANÁLISIS DE LA FORMA

Por el contrario, el análisis 2D tradicional sólo capta una imagen por partícula en orientación aleatoria, incluso si la partícula se mida varias veces a una tasa de captura mayor, no hay "relación" de una imagen con otra. Cada una de las imágenes se trata como un evento de medición nuevo e independiente. Esto oculta la verdadera longitud, anchura, grosor y forma. En su lugar, la "longitud" medida en modo 2D es una mezcla entre la verdadera longitud 3D y la verdadera anchura 3D; la "anchura" medida en modo 2D es una mezcla entre la verdadera anchura 3D y el verdadero grosor 3D.

Sólo si las partículas pueden alinearse mecánicamente se obtienen resultados significativos en modo 2D. En el pasado, sin embargo, esto sólo era posible para algunas formas especiales de partículas, como los cilindros.

 Medición en modo 2D

• Medición de tamaño y forma de partículas en orientación aleatoria
• Adecuado para materiales, productos naturales, etc. con formas irregulares
• Resultados compatibles con el análisis por tamizado

Medición en modo 3D

• Distribución separada de longitud, anchura y grosor
• Excelente detección de defectos o desviaciones
• Cálculo de volumen más exacto

 ANALIZADOR DE TAMAÑO Y FORMA DE PARTÍCULAS CAMSIZER 3D

• Cámara ZOOM de 9 megapíxeles
• Cámara BASIC de 5 megapíxeles
• Calibración en segundos con objeto de referencia certificado
• Rango de medición amplio sin ajuste de hardware
• Medición sin contacto y no destructiva
• Carcasa con protección antipolvo
• Diseño robusto para su uso en entornos de producción
• Aspiración automática del polvo en la cámara de medición para proteger al usuario y al aparato

MEJOR QUE NUNCA

En comparación con los modelos CAMSIZER anteriores, el CAMSIZER 3D cuenta con una resolución de cámara y una frecuencia de imagen significativamente más altas al utilizar una cámara ZOOM de 9 megapíxeles y una cámara BASIC de 5 megapíxeles con una frecuencia de imagen de hasta 250 imágenes por segundo. Esto permite una mejor calidad de imagen y detección de partículas para todas las muestras gruesas y finas. Las distribuciones amplias y estrechas se miden con la misma exactitud y precisión. La anchura de imagen de la cámara ZOOM es la misma que la de la cámara BASIC, lo que garantiza una excelente reproducibilidad de los resultados de medición en un breve tiempo de análisis.

LO QUE DICEN NUESTROS CLIENTES

Reseñas fiables proporcionadas por


MÁS RÁPIDO, MÁS PRECISO Y CON INFORMACIÓN ADICIONAL

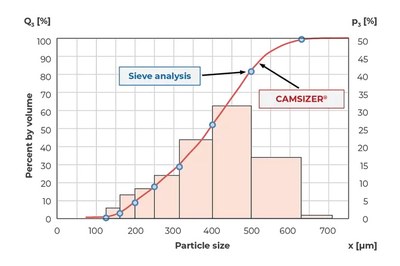

EL CAMSIZER SUSTITUYE AL ANÁLISIS POR TAMIZADO

En la práctica, el análisis por tamizado convencional determina frecuentemente los estándares de calidad y las especificaciones de productos sobre los que se basa la comunicación entre el proveedor y el cliente. Cualquier método de análisis alternativo que sea rápido y de alto rendimiento debe tomar esto en cuenta y generar resultados de medición completamente compatibles.

Por esta razón, el software del CAMSIZER ha sido dotado de algoritmos para la emulación del análisis por tamizado.

Ello ha permitido a un gran número de usuarios sustituir el laborioso análisis por tamizado por el CAMSIZER sin tener que renunciar a los estándares de calidad a que están acostumbrados. Gracias a la medición automática y al no producirse desgaste en el aparato, la fiabilidad y reproducibilidad de los resultados obtenidos es mayor.

ANALIZADOR DE TAMAÑO Y FORMA DE PARTÍCULAS CAMSIZER 3D

ACCESORIOS Y OPCIONES

Microtrac MRB ofrece varios conjuntos de tolvas y rampas de alimentación para aplicaciones específicas. Con la ayuda de las guías de alimentación, el flujo de muestras puede orientarse de forma que, por ejemplo, las partículas alargadas, tales como los extruidos, se midan siempre en la orientación correcta. Varios divisores de muestras garantizan la obtención de fracciones representativas de polvos, granulados y muchos otros materiales a granel.

Patrón de referencia	Conjuntos de tolvas y rampas de alimentación	Guías de alimentación
El CAMSIZER 3D dispone de un patrón de referencia certificado que permite al usuario calibrar el aparato en pocos segundos. Este patrón de calibración es un cristal que se inserta con precisión en la zona de medición. En el retículo de calibración se aplican litográficamente círculos de distintos tamaños. La escala de reproducción de las cámaras se determina midiendo estos círculos. Una vez finalizado el proceso de calibración, se puede imprimir un protocolo para documentar el estado correcto del CAMSIZER 3D.	Hay disponibles varios conjuntos de tolvas y rampas de alimentación para el CAMSIZER3D, aptos para diferentes volúmenes de muestra y tamaños de partículas. En modo 3D, la anchura de la rampa de alimentación influye en el número de imágenes de partículas en las pistas 3D, ya que una rampa de alimentación más estrecha permite una mayor tasa de captura debido al tamaño reducido de la imagen. No obstante, el uso de rampas de alimentación estrechas aumenta el tiempo de medición. Con mucho gusto MICROTRAC le asesorará sobre la configuración más adecuada para su aplicación.	Las guías de alimentación son dispositivos que canalizan el flujo de la muestra antes de que entre en la zona de medición. Esto puede ser útil, por ejemplo, si las partículas rebotan en la rampa de alimentación debido a sus propiedades mecánicas. La guía de alimentación impide que las partículas salgan despedidas por encima de la zona de medición. También protegen contra las corrientes de aire que podrían causar turbulencias no deseadas en la zona de medición .
Audit Trail Manager	Divisores de muestras
El Audit Trail Manager es una extensión de software que permite el funcionamiento de acuerdo con las especificaciones de 21 CFR parte 11. Esta norma tiene especial relevancia para la industria farmacéutica y sus proveedores. La opción de programa ofrece una amplia administración de usuarios con diferentes niveles de acceso y registra todos los procesos en una base de datos encriptada, el Audit Trail. Los resultados de las mediciones pueden firmarse electrónicamente para garantizar la calidad.	Cualquier medición solo será tan buena como el muestreo y la preparación de la muestra. Sobre todo, en el caso de materiales a granel fluidos con una amplia distribución, se producirá segregación, lo que conlleva resultados incorrectos si el muestreo no se realiza correctamente. El uso de un divisor de muestras permite generar fácilmente fracciones representativas que garantizan un resultado correcto y significativo.MICROTRAC recomienda los divisores acanalados y los divisores de muestras rotativos Retsch, que también forma parte del grupo Verder Scientific.

LA SOLUCIÓN PERFECTA PARA LABORATORIOS CON UN GRAN VOLUMEN DE TRABAJO

AUTOSAMPLER (AUTOMUESTREADOR) PARA EL PROCESAMIENTO POR LOTES

El Autosampler es un sistema de alimentación de muestras totalmente automático para el CAMSIZER 3D que puede reequiparse fácilmente.

Procesa hasta 14 muestras sucesivas (ampliable a 40 muestras o más) sin necesidad de que intervenga el operario. Los ajustes de medición correctos pueden leerse en los códigos de barras del recipiente de la muestra. El Autosampler es apto para el funcionamiento continuo y permite medir sin esfuerzo más de 150 muestras al día, incluso por operarios sin formación.

Las aplicaciones típicas del Autosampler CAMSIZER 3D incluyen arena, polímeros superabsorbentes, arroz, coque, té, gránulos de caucho, EPS, azúcar, perlas de vidrio, sal y muchas más.

ANALIZADOR DE TAMAÑO Y FORMA DE PARTÍCULAS CAMSIZER 3D

APLICACIONES TÍPICAS

Muchas propiedades de los materiales a granel, como la fluidez, la solubilidad, la eficacia de la filtración, la reactividad, la abrasividad y el sabor, se ven afectadas significativamente por el tamaño de las partículas. Por lo tanto, la determinación del tamaño de las partículas se utiliza habitualmente como parte del control de calidad en muchas industrias diferentes.

Sobre todo, cuando se fabrican productos con una geometría específica, como extruidos, abrasivos, pellets farmacéuticos o granulados fertilizantes, el análisis de la forma con el CAMSIZER 3D proporciona en cuestión de minutos importantes datos de medición que aportan información sobre la calidad de la muestra. Otra ventaja es que el proceso puede automatizarse en gran parte mediante la alimentación automática de muestras o la conexión en línea.



Arena	Productos farmacéuticos	Azúcar
Abrasivos Carbón activado Materiales de construcción Catalizadores Productos químicos Carbón / Coque Arena / Grava	Productos extruidos Fertilizantes Alimentos Vidrio / Perlas de vidrio Pellets farmacéuticos Polímeros Superabsorbentes	Productos refractarios Sal Azúcar Agentes de sostén (apuntalantes) Astillas de madera ... ¡y muchos más!

EJEMPLOS DE APLICACIÓN

• Polímeros Superabsorbentes
• Perlas de Vidrio
• Granulados farmacéuticos y Pellets
• Extruidos
• Fertilizantes
• Granos de café

TODO A LA VISTA, EN TODO MOMENTO

SOFTWARE DIMENSIONS PARA CAMSIZER 3D

Todos los parámetros de un vistazo: El análisis dinámico de imágenes proporciona una gran cantidad de información sobre el material de la muestra. El potente software DIMENSIONS registra docenas de parámetros de cada partícula individual y presenta los resultados en un protocolo de medición claro y conforme a las normas que puede adaptarse a las necesidades individuales.

• Manejo intuitivo
• Disposición clara de las zonas de trabajo
• Plantillas de informe personalizadas
• Comparación de los resultados de medición de un vistazo
• Nuevo diseño del área de trabajo "Vista de partículas"
• Condiciones de medición uniformes mediante procedimientos operativos estándar (SOP)
• Comprobación automática de las especificaciones del producto
• Diferentes niveles de usuario
• Conectividad LIMS
• Disponible una versión compatible con 21 CFR Parte 11



ANALIZADOR DE TAMAÑO Y FORMA DE PARTÍCULAS CAMSIZER 3D

DATOS TÉCNICOS

Principio de medición	Análisis dinámico de imágenes (2D y 3D) según la norma ISO 13322-2
Rango de medición	Rango recomendado de 20 μm a 30 mm (sin ajuste de hardware)
Parámetro(s)	Tamaño, forma, volumen, densidad, transparencia y número de partículas
Cámara	Tecnología de dos cámaras, 9 MP + 5 MP; hasta 250 imágenes por segundo
Tiempo de medición	aprox. 2 a 5 min (en función de las estadísticas de medición deseadas)
Software	Microtrac DIMENSIONS
Dimensiones	850 × 650 × 350 mm
Peso	aprox. 40 kg
Certificado CE	Sí

 AUTOSAMPLER

Alimentación de aire comprimido	6 a 8 bar
Consumo de aire comprimido	máx. 10 l/min
Dimensiones	aprox. 1450x900x490mm
Peso	aprox. 60kg
Alimentación de muestras	Es posible colocar simultáneamente 14 muestras en la cinta transportadora (opc. hasta 40 muestras);  posibilidad de funcionamiento continuo (también sin vigilancia); traslado del material de muestra mediante brazo robótico electroneumático; interruptor de para de emergencia

Reservado el derecho a realizar modificaciones técnicas o correcciones.
