Porosimetría de mercurio

Belpore Series La serie de porosímetros de mercurio BELPORE para baja presión (LP), media presión (MP) y alta presión (HP) mide de forma fiable y reproducible los diámetros de los poros desde 1 mm hasta 3,6 nm.
El conocimiento de la porosidad, el tamaño de los poros y el volumen de los mismos es de fundamental importancia para la caracterización de los materiales porosos. La porosimetría de mercurio es el método más utilizado para determinar la distribución del tamaño de los poros de los macro y mesoporos accesibles en los sólidos.
La técnica se basa en la intrusión dependiente de la presión del mercurio como líquido no humectante en un material poroso. Mediante la ecuación de Washburn, se calcula el tamaño de poro correspondiente a partir de la presión aplicada.
Microtrac MRB, como proveedor de soluciones de vanguardia en el campo de la caracterización de partículas y la adsorción de gases, ha ampliado ahora su amplia cartera con una serie de dispositivos específicos para el campo de la porosimetría de mercurio.
La serie de porosímetros BELPORE consta de instrumentos de última generación para medir la distribución del tamaño de los poros, el volumen de los poros, la superficie específica, la porosidad, la densidad y la distribución de las partículas de materiales finamente divididos y porosos.



Características
  • Llenado vertical totalmente automático bajo un vacío elevado y constante
  • La alta resolución permite detectar hasta 20.000 puntos de medición
  • Funcionamiento seguro y completo sin conexión de gas ni nitrógeno líquido
  • Requiere poco espacio gracias a su diseño compacto
  • La disposición vertical de los dilatómetros garantiza un manejo seguro
  • Reutilización eficaz del mercurio mediante un juego de limpieza
  • Todos los aparatos cuentan con la certificación CE

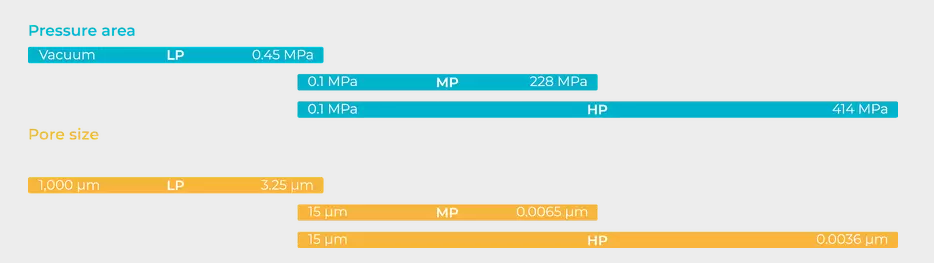

Los tres porosímetros de mercurio de Microtrac MRB cubren diferentes rangos de poros:

BELPORE LP (1.000 - 3,25 µm)
Desgasificación, relleno de Hg, porosimetría de baja presión

BELPORE MP (15 - 0,0065 µm)
BELPORE HP (15 - 0,0036 µm)
MP y HP: porosimetría de alta presión

Accesorios disponibles
  • Dilatómetro (recipientes para muestras) en diferentes tamaños para la serie BELPORE
  • Juego de Ultra-Macorreos (UMP)
  • Amplía el rango de medición del BELPORE LP para la determinación del tamaño de los poros y las partículas
  • Juego de calibración del porosímetro
  • Para facilitar la calibración de la medición capacitiva de volumen
  • Set de limpieza de mercurio
  • Permite la reutilización eficaz del mercurio



Standard Professional UMP (Ultra Marcropore)
Diámetro del capilar 3 mm // 6 mm 3 mm 6 mm
Tipo de muestra Polvo // sólidos Polvo // sólidos Polvo // sólidos
Tamaño máximo de muestra sólida (d x h) 12 x 46 mm // 25 x 25 mm 11 x 35 mm 25 x 25 mm
Compatible con LP, MP, HP // LP, MP LP, MP, HP LP
Volumen del dilatómetro 15 cm3 // 35 cm3 8 cm3 50 cm3

Software de control y evaluación

El software PoreInspect para la serie de porosímetros BELPORE de Microtrac MRB ofrece una gran variedad de funciones. El software supervisa y controla hasta 4 instrumentos de medición conectados vía LAN de forma completamente independiente con un PC y permite el control individual de todos los parámetros de los instrumentos en tiempo real.

La evaluación de los datos del software PoreInspect no sólo tiene en cuenta la corrección del valor en blanco exacto, sino que también permite comprobar y corregir las posibles compresibilidades de las muestras, lo que garantiza la máxima fiabilidad de los resultados. Las amplias opciones de evaluación permiten la selección de diferentes modelos de poros y su presentación como gráficos e histogramas. Los cálculos se pueden seleccionar libremente en función de la aplicación e incluyen, por ejemplo, la representación de dimensiones fractales, así como cálculos de tortuosidad y permeabilidad. La superposición, las evaluaciones estadísticas, la creación de un catálogo de métodos y la exportación de datos son otras características. Los datos brutos almacenados están disponibles en todo momento.





Aplicaciones típicas

  • Productos químicos
  • Materiales de la batería
  • Cerámica

Datos técnicos

Función
LP: Desgasificación, llenado de Hg, porosimetría de baja presión
MP y HP: Porosimetría de alta presión
Rango de presión
LP: Vacío hasta 450 KPa
MP: 0,1 - 228 MPa
HP: 0,1 - 414 MPa
Resolución LP 0,001 kPa en el rango de medición: vacío a 0,1 kPA / 0,01 kPa en el rango de medición 0,1 - 450 kPA
Resolución MP 0,001 MPa en el rango de medición 0,1 - 100 MPa / 0,01 MPa en el rango de medición 100 - 228 MPa
Resolución HP 0,001 MPa en el rango de medición 0,1 - 100 MPa / 0,01 MPa en el rango de medición 100 - 414 MPa
Precisión de la detección de la presión

mejor que el 0,1% de F.S

Diámetro de los poros
LP: 180 - 3,25 µm (UMP: 1.000 - 3,8 µm)
MP: 15 - 0,0065 µm
HP: 15 - 0,0036 µm
Diámetro de las partículas
LP: 330 - 15 µm (UMP: 3.000 - 15 µm)
MP: 40 - 0,015 µm
HP: 40 - 0,01 µm
Volumen máximo detectable
LP y MP: 0,5 cm³ - 2 cm³
HP: 0,5 cm³
Precisión en la detección del volumen mejor que el 1% de F.S
Número máximo de puntos de medición
10.000 intrusión
10.000 de extrusión
Peso LP: 55 kg (121 lbs)
MP & HP: 68 kg (150 lbs)
Dimensiones (ancho x alto x fondo) LP: 40 x 67 x 80 cm
MP & HP: 40 x 67 x 80 cm

Principio de funcionamiento

"Pascal" no es sólo una unidad de presión, en el porosímetro de mercurio BELPORE también significa el manejo controlado y optimizado del equilibrio de la acumulación de presión a través de la llamada "Presurización por aceleración automática y lógica de ajuste continuo", o P.A.S.C.A.L. para abreviar. Este control automático está regulado por el sistema de poros real y permite tiempos de medición más cortos en condiciones de equilibrio garantizadas, así como la detección de todos los poros dentro de la especificación, y esto con hasta 20.000 puntos de medición por análisis. Dado que sólo tres tipos de dilatómetros son suficientes para todas las tareas de medición y no se requieren gases ni nitrógeno líquido, los costes de funcionamiento pueden mantenerse considerablemente bajos.
Además, el porosímetro de mercurio de baja presión BELPORE LP es fácil de usar y tiene un rango de medición ampliado hasta tamaños de poro de 1 mm. La ventilación vertical y el llenado de mercurio del BELPORE LP permiten ajustar la presión de desgasificación, lo que hace posible medir muestras húmedas sin cambiar el contenido de humedad del material. De este modo, incluso las muestras de hormigón húmedo y los cuerpos verdes porosos que contienen disolventes pueden medirse sin alteraciones.
El contenido puede estar sujeto a modificaciones o correcciones.
