Cortadora QCut 200A
La Qcut 200 A sigue siendo única en el mercado con su diseño conceptual de una gran máquina de corte en formato de sobremesa.
Ventajas
- Ejes de precisión totalmente automáticos con rodamientos sin holgura
- Nuevo sistema de refrigeración, con un caudal aprox. un 25% superior al de máquinas comparables que reduce el desgaste del disco de corte hasta un 15%.
- Función de limpieza automática
- Nuevas funciones de software para aplicaciones de rectificado
- Cambio más sencillo del disco de corte
- Nuevo dispositivo de giro modular adaptable
CARACTERÍSTICAS
La Qcut 200 A es una máquina de corte de precisión con hasta 3 ejes automáticos que se utiliza con discos de corte con un tamaño de hasta 203 mm / 8''.
La Qcut 200 A es una máquina de corte de precisión compacta que ofrece la máxima flexibilidad y aprovechamiento del espacio, con hasta tres ejes automáticos (X, Y, Z) y numerosas funciones de corte. Gracias a su diseño modular, la Qcut 200 A puede equiparse de forma óptima con numerosas opciones y herramientas de sujeción adecuadas.
 |
 |
 |
|
MANEJO INTUITIVO Y SENCILLO La gran pantalla táctil de 7" está dispuesta de forma ergonómica y es fácil de manejar mediante un software de fácil manejo. La palanca de mando garantiza un movimiento cómodo de los ejes automáticos. |
MONITOREO DE FLUJO Gracias control de caudal, se puede garantizar una refrigeración constante al cortar muestras sensibles con procesos de corte largos. El proceso de corte se interrumpe automáticamente cuando se alcanza un valor umbral crítico. |
MÁXIMA SEGURIDAD Gracias al pulsador de validación, la máquina sólo puede posicionarse mediante el mando bimanual cuando la puerta está abierta. Esto elimina el riesgo de accidente para el operario de la máquina. |
 |
 |
 |
|
DETECCIÓN INTELIGENTE DE COMPONENTES Además de detección automática de componentes, la máquina dispone de un nuevo tipo de detección de fin de corte (función de Auto-Stop). De este modo, se detectan automáticamente los puntos de inicio y final del proceso de corte y se acortan los tiempos del proceso. |
FUNCIÓN DE LIMPIEZA AUTOMÁTICA La máquina se limpia de forma totalmente automática a través de unas boquillas en espiral en la cámara de corte. La limpieza puede activarse individualmente y, en caso necesario, se inicia automáticamente después de cada corte. Para favorecer la visión, también puede conectarse durante el proceso de corte. |
MÚLTIPLES PROGRAMAS DE CORTE Dependiendo de la geometría de la pieza, se utiliza el corte horizontal o vertical para minimizar el área de contacto entre la pieza y el disco de corte. Las funciones de corte escalonado separan la pieza capa por capa y optimizan el ángulo de acción para un corte que protege el material. Por lo tanto, son especialmente adecuadas para piezas sólidos. |
AMPLIA GAMA ACCESORIOS
Con la nueva unidad de sujeción por vacío, los portaobjetos de vidrio para secciones finas pueden fijarse fácilmente y sin deslizamiento.
|

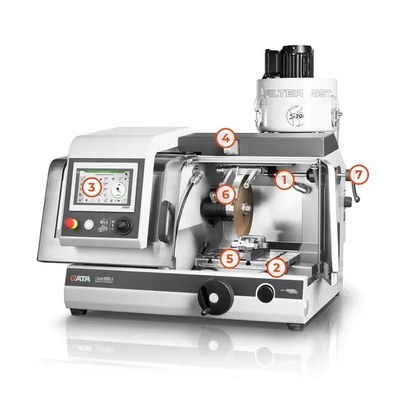

1. Limpieza de la cámara de corte
2. Gran mesa de corte
3. Panel de control ergonómico
4. Láser de línea
|
5. Accesorios
6. Bloqueo del disco de corte
7. Dispositivo de rectificado
|
 |
HERRAMIENTAS DE SUJECIÓN
Hay disponible una amplia gama de herramientas de sujeción para la Qcut 200 A. Utilizando el sistema de fijación rápida, pueden fijarse de forma fácil y segura a la mesa con un solo tornillo. De este modo, se hace innecesario pasar las herramientas de sujeción por las ranuras en T de la mesa. El sistema de sujeción rápida es un accesorio innovador de gran impacto en el trabajo diario.
 |
 |
 |
| Base de sujeción rápida con función giratoria + Easy adaption (vertical). | Base de sujeción rápida con Qtool 40 S. |
DATOS TÉCNICOS
| Disco de corte | hasta Ø 203 mm / 8" |
| Tamaño máx. de la muestra | 75 mm (disco Ø 200 mm) |
| Portadisco | Ø 12,7 mm |
| Eje X | 210 mm (manual / automático) |
| Eje Y | 80 mm (automático) |
| Eje Z (opcional) | 80 mm (automático) |
| Precisión de movimientos eje Z | 0,005 mm |
| Avance transversal min. (eje Z) | 0,001 mm |
| Mesa sin eje Z (AnxPr) | 300 x 210 mm |
| Mesa con eje Z (AnxPr) | 280 x 210 mm |
| Anchura de ranura | 8 mm |
| Velocidad | 300 - 5000 rpm |
| Potencia de accionamiento (motor principal) | |
| Potencia de conexión | |

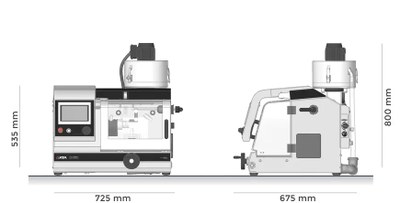

| Anchura x Altura x Profundidad | |
| Peso |
