Aesthetix

Aesthetix® es un sistema avanzado que predice el impacto de la calidad de la superficie en la percepción del consumidor utilizando nuevas métricas de medición.

• Aesthetix puede utilizarse en laboratorio, portátil en campo, en línea en el entorno de producción o como parte de una solución Cobot / Robot.
• Mide superficies planas, piezas curvas y superficies pequeñas.

La percepción de la calidad de una superficie depende de múltiples factores. Los consumidores observan inconscientemente el brillo, el color, la translucidez y la textura de las superficies cuando juzgan el atractivo estético de un producto.

La estética de los productos es uno de los principales factores de compra. Los diseñadores y fabricantes invierten muchos recursos en optimizar los materiales y procesos para atraer al máximo al consumidor.

Aesthetix® utiliza tecnología de medición de vanguardia para cuantificar el aspecto general de la superficie con la mayor correlación posible con la percepción humana.

*Tecnología de medición codesarrollada con socios industriales y académicos.

Este dispositivo modular mide todos los aspectos de la calidad superficial, incluidos el brillo, la textura, la topografía, los patrones superficiales y la homogeneidad visual.

• Adaptable a diversos flujos de trabajo, puede medir superficies planas, curvas y pequeñas con métodos de contacto o sin contacto.
• Aesthetix® puede destilar mediciones complejas en parámetros de percepción fáciles de entender que pueden utilizarse para establecer tolerancias de aprobado/no aprobado.
• Mejorado con el software Rhopoint Appearance Elements, admite el uso compartido, el almacenamiento, el análisis y la generación de informes de datos, lo que lo convierte en una herramienta completa para la evaluación de la calidad de las superficies.

Aplicación de Aesthetix®

Investigación y desarrollo: Utilice las métricas de percepción de Aesthetix® para comprender en qué consiste un acabado superficial perfecto a los ojos del consumidor. Establezca nuevos estándares con criterios definidos de aprobado/no aprobado.

Despliegue la tecnología Aesthetix® para adaptarla a su flujo de trabajo

Control de calidad	Automatización	Inspección portátil
Para la inspección rutinaria de superficies puede emplearse una sencilla interfaz de control de calidad con un flujo de trabajo basado en tareas.	Diseñado para la automatización, el sensor sin contacto puede integrarse en un cobot o en una célula de medición robótica.	Conectado a una tableta, puede utilizarse como herramienta portátil de medición fuera de las instalaciones.

Gestión de datos escalable

Rhopoint Appearance Elements proporciona una base de datos estructurada y totalmente indexada para una optimización precisa de los procesos y la futura toma de decisiones basada en IA.

Local	Red	Nube
Una base de datos local almacena los resultados, datos e imágenes de un único instrumento. Los datos y las imágenes pueden enviarse para su análisis posterior.	Una base de datos en red para múltiples instrumentos y ubicaciones.	Aloje su base de datos en la nube de Rhopoint o utilice la nube de su organización.

Uso de la tecnología Aesthetix®

El sistema de visión instrumental Aesthetix® consta de una unidad de sensor conectada mediante USB 3.0 que permite la inspección in situ con una tableta, el análisis de superficies con un PC de laboratorio y el control de calidad en línea mediante SPC.

Mide superficies planas, piezas curvas y superficies pequeñas:

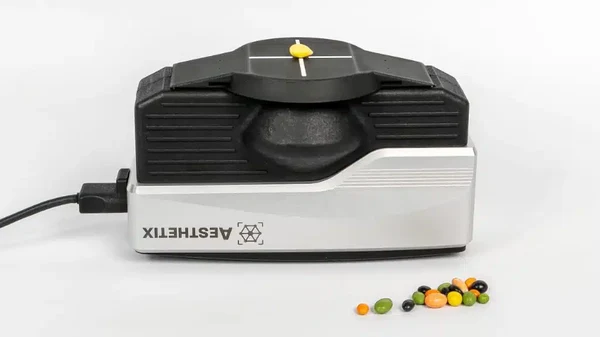

• Superficies pequeñas: Los adaptadores de medición intercambiables permiten medir superficies planas, piezas pequeñas, áreas pequeñas y superficies curvas.

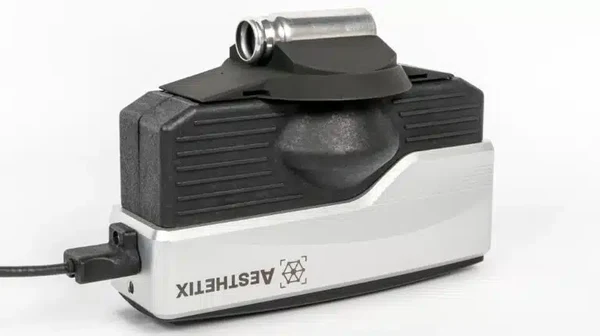

• Piezas curvas: El instrumento es capaz de aceptar plantillas y adaptadores personalizados para una medición más repetible de piezas pequeñas y complejas.

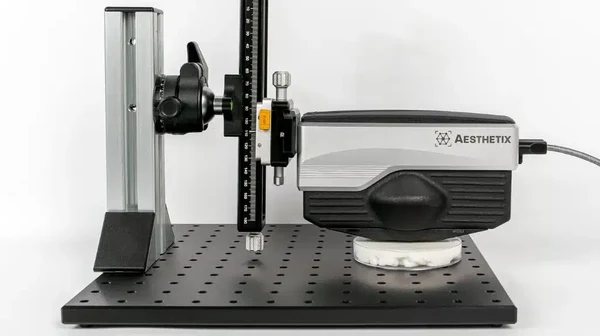

• Gel y líquidos: Para la medición sin contacto de superficies delicadas, revestimientos líquidos, geles, cremas y pastas, puede utilizarse con un soporte de altura ajustable.

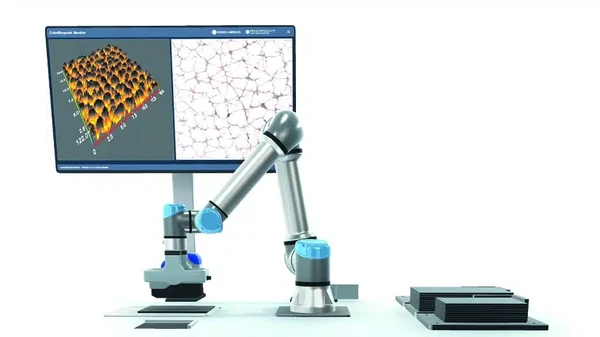

• Cobot: El análisis de muestras de alto rendimiento puede lograrse con Aesthetix® integrado en un sistema cobot de laboratorio.

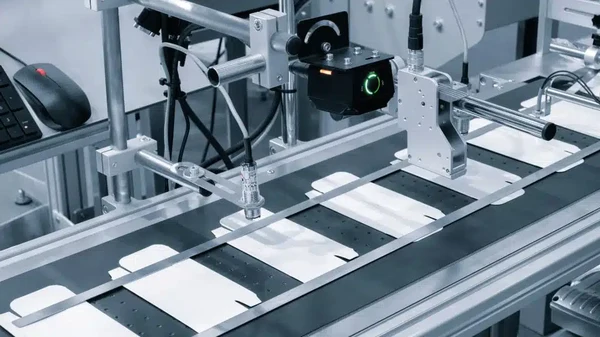

• En línea: Puede integrarse en un entorno de producción como sensor en línea sin contacto.

Elementos de apariencia de Rhopoint

El software Rhopoint Appearance Elements se encuentra en el corazón del sistema de visión instrumental Aesthetix®, capturando imágenes para su análisis con algoritmos de última generación. Las imágenes de medición, los gráficos y los mapas topográficos de superficie ilustran las cualidades de aspecto de la superficie. Los resultados numéricos y las imágenes se almacenan en una base de datos local, en red o en la nube, lo que garantiza una gestión de datos segura y escalable.

Instalaciones visualización en directo posicionamiento preciso, ideal para localizar pequeñas superficies de interés.	Módulo de brillo superficial que muestra resultados numéricos, imágenes de medición y gráficos.	Módulo de textura con resultados numéricos, topografía de superficie y mapa segmentado.	Módulo de textura que muestra una imagen de superficie de color correcto renderizada en un mapa de superficie 3D.

Módulo de vigilancia de superficies

• Brillo: Establecido en torno al estándar industrial de 60 grados, Aesthetix® proporciona valores de brillo que cumplen los estándares internacionales con imágenes de cámara para describir completamente la reflectividad de la superficie.
• Brillo visual: Los valores de brillo de 60 grados suelen entrar en conflicto con la percepción. Por ejemplo, materiales negros con el mismo valor de brillo. La NUEVA escala de brillo visual (pGU) de Aesthetix® se ajusta a la percepción real de las superficies.
• Neblina: Se refiere a un aspecto turbio o lechoso en una superficie recubierta o pulida. Aesthetix® proporciona valores compatibles con ASTM E430 y nuevas métricas basadas en la percepción que predicen el aspecto en diferentes condiciones de visión (interior frente a exterior).
• Nitidez/DOI: Un NUEVO parámetro de arpado (SU) proporciona una sensibilidad mejorada para la textura ultrafina en las superficies de mayor calidad, mientras que las unidades DOI son compatibles con las mediciones Rhopoint IQ ASTM E430.
• Ondulación: La ondulación en los acabados superficiales se presenta como una textura ondulada parecida a la piel de una naranja. Aesthetix® ofrece "TAMS Waviness", la escala PCI de piel de naranja, y valores de tensión para caracterizar con precisión la piel de naranja en diversas aplicaciones.
• Luminosidad: Aesthetix® muestra el valor "Y" medio de la superficie a partir de la escala CIE 1931 XYZ. Esto representa lo clara u oscura que parece la superficie, independientemente de su tono o saturación.
• Defectos de pulido: Los remolinos, hologramas y arañazos de una superficie se identifican, se toleran por longitud y se cuantifican.
• Color: Se captura una imagen de color preciso de la superficie y se informa de los valores RGB promediados en el software Rhopoint Appearance Elements.

Módulo de texturas

• Amplitud celular: Es la amplitud media de todas las células identificadas dentro de la textura de un material. Este parámetro se utiliza para comprender la profundidad de la textura superficial, que influye directamente en la percepción visual y táctil.
• Tamaño de la célula: La cuantificación del tamaño y la distribución de las células ayuda a evaluar la uniformidad, la tosquedad y el aspecto general de la superficie, algo esencial para el control de calidad y para garantizar la coherencia en la fabricación del producto.
• Reflectividad: Rhopoint Aesthetix® mide la reflectividad global de la superficie y el contraste entre las colinas y los valles del patrón. El grado de reflectividad de la piel puede afectar a su aspecto en diferentes condiciones de iluminación.
• Rugosidad percibida: La desviación estándar de la amplitud de todos los píxeles medidos en el campo de medición de 15x15mm.
• Luminosidad: Aesthetix® muestra el valor "Y" medio de la superficie a partir de la escala CIE 1931 XYZ. Esto representa lo clara u oscura que parece la superficie, independientemente de su tono o saturación.
• Brillo: Establecido en torno a la norma del sector de 60 grados, Aesthetix® proporciona valores de brillo que cumplen las normas internacionales con imágenes de cámara para describir completamente la reflectividad de la superficie.
• Color: Se captura una imagen de color exacto de la superficie y se informa de los valores RGB medios en el software Rhopoint Appearance Elements.

Módulo de acabado de efectos

• Grosor: La tosquedad describe el aspecto granuloso no uniforme de una superficie cuando se observa en condiciones de iluminación difusa. La tosquedad tiende a aumentar con la carga de pigmentos.
• Color: Estos valores muestran el color RGB medio de los destellos visibles en el campo de medición.
• Densidad: La densidad de destellos es una medida de la concentración de puntos de destello visibles en una superficie cuando se observa en condiciones de iluminación direccional.
• Visibilidad: Aesthetix® informa de la visibilidad de los destellos; un valor medio de intensidad para cualquier elemento destellante que haya sido identificado como visible en el material.
• Luminosidad: Aesthetix® muestra el valor "Y" medio de la superficie a partir de la escala CIE 1931 XYZ. Esto representa lo clara u oscura que parece la superficie, independientemente de su tono o saturación.
• Ondulación: La ondulación en los acabados superficiales se presenta como una textura ondulada parecida a la piel de una naranja. Aesthetix® ofrece "TAMS Waviness", la escala PCI de piel de naranja, y valores de tensión para caracterizar con precisión la piel de naranja en diversas aplicaciones.
• Neblina: Se refiere a un aspecto turbio o lechoso en una superficie recubierta o pulida. Aesthetix® proporciona valores compatibles con ASTM E430 y nuevas métricas basadas en la percepción que predicen el aspecto en diferentes condiciones de visión (interior frente a exterior).
• Brillo: Establecido en torno a la norma del sector de 60 grados, Aesthetix® proporciona valores de brillo que cumplen las normas internacionales con imágenes de cámara para describir completamente la reflectividad de la superficie.
